引言：为什么是ARM？

在开始之前,我们先要理解为什么ARM架构会主导今天的嵌入式世界。

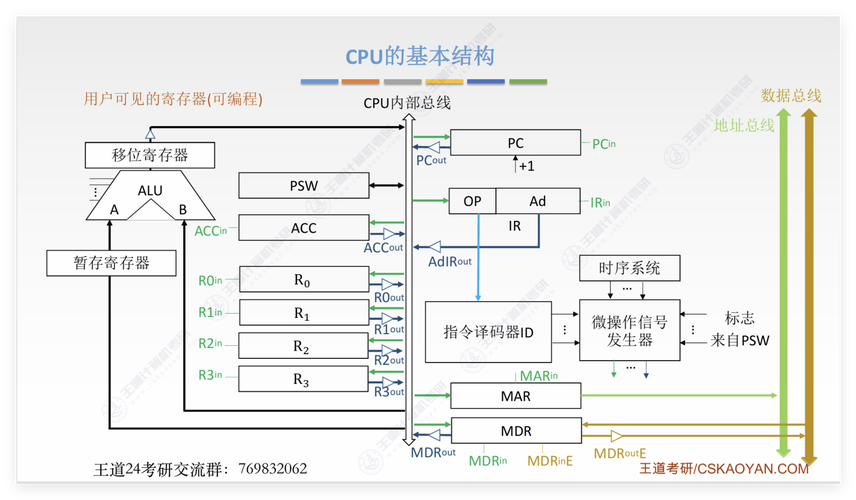

arm 嵌入式处理器结构与应用基础
（图片来源网络，侵删）
  • 低功耗：ARM采用RISC（精简指令集）架构，指令简单、执行周期短，并且拥有先进的电源管理技术，使其非常适合电池供电的移动设备和物联网设备。
  • 高性能：通过高效的流水线、多级缓存和乱序执行等技术，ARM处理器在每瓦特性能上极具优势。
  • 高性价比：ARM公司本身不生产芯片，而是将其IP核（如Cortex-A, Cortex-R, Cortex-M系列）授权给其他公司（如高通、苹果、三星、NXP、ST等），这种模式极大地降低了芯片设计的门槛和成本，催生了庞大的生态系统。
  • 生态系统完善：从芯片设计、工具链（编译器、调试器）、操作系统（Linux, Android, FreeRTOS等）到海量应用，ARM拥有全球最成熟的软硬件生态系统。

第一部分：ARM嵌入式处理器核心结构

ARM处理器的结构可以看作一个精心设计的系统,包含多个关键部分。

RISC vs CISC：设计哲学

  • CISC (Complex Instruction Set Computer)：复杂指令集，如x86架构，指令长短不一，功能强大，一条指令可以完成复杂操作（如MOV AX, [BX+SI]），优点是代码密度高，但硬件设计复杂，功耗高。
  • RISC (Reduced Instruction Set Computer)：精简指令集，如ARM架构，指令长度固定（通常是32位），功能简单（如LDR R0, [R1]），大部分指令在单个时钟周期内完成，优点是硬件设计简单、速度快、功耗低。

核心思想：将复杂性从硬件转移到软件（编译器）上，让硬件专注于高效执行简单的指令。

ARM处理器的基本组成（以Cortex-M为例）

一个典型的ARM内核（以最常用的Cortex-M系列为例）主要由以下部分组成：

  • 核心寄存器

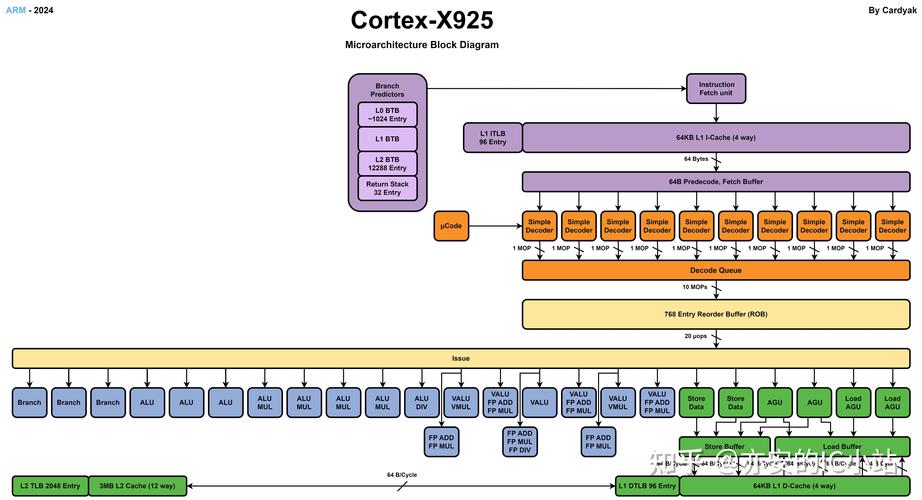

    arm 嵌入式处理器结构与应用基础
    （图片来源网络，侵删）
    • 通用寄存器：R0 ~ R15，共16个。
      • R0 - R12：通用寄存器，用于存放数据、地址等。
      • R13 (SP)：堆栈指针，指向当前栈顶，用于函数调用、局部变量存储、中断处理等。
      • R14 (LR)：链接寄存器，用于保存函数返回地址，当调用一个函数时，BL指令会将下一条指令的地址存入LR。
      • R15 (PC)：程序计数器，指向下一条要执行的指令地址。
    • 程序状态寄存器：xPSR (APSR, IPSR, EPSR的组合)，包含处理器的状态信息，如：
      • N (Negative)：结果为负。
      • Z (Zero)：结果为零。
      • C (Carry)：产生进位/借位。
      • V (oVerflow)：结果溢出。
      • T (Thumb)：标志位，指示当前执行的是Thumb指令（0）还是Thumb-2指令（1），Cortex-M默认只支持Thumb-2，所以此位恒为1。

  • 总线接口

    • AHB (Advanced High-performance Bus)：用于连接高性能部件，如CPU核心、DMA、高速内存。
    • APB (Advanced Peripheral Bus)：用于连接低速外设，如UART, I2C, SPI, GPIO等，它通过桥接器连接到AHB总线。

  • 总线矩阵

    一个片上网络,负责管理AHB总线主控（如CPU、DMA）和从设备（如Flash、SRAM、外设）之间的数据传输，避免冲突，提高并行效率。

  • 中断控制器

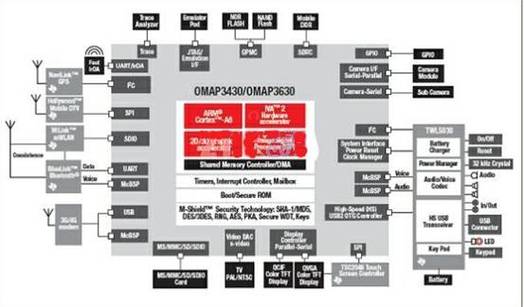

    arm 嵌入式处理器结构与应用基础
    （图片来源网络，侵删）
    • NVIC (Nested Vectored Interrupt Controller)：这是Cortex-M系列的核心特性之一。
      • 嵌套：可以响应更高优先级的中断，打断正在执行的低优先级中断。
      • 向量：中断发生时，CPU会自动跳转到对应的中断服务程序入口，无需软件查询。
      • 优先级：支持可编程的中断优先级。
      • 低延迟：硬件中断响应非常快，适合实时应用。

  • 存储器保护单元

    在Cortex-M3/M4/M7/M33等中提供，用于定义内存区域的访问权限（如只读、读写）和缓存属性，防止程序错误地访问关键内存区域，提高系统稳定性。

  • 调试单元

    支持实时调试,可以设置断点、单步执行、查看寄存器和内存，是开发过程中不可或缺的部分。

第二部分：ARM处理器家族与应用领域

ARM根据应用场景,将处理器分为几个系列，每个系列都有其独特的定位。

系列 核心特点 典型应用 例子
Cortex-A 应用处理器
运行完整操作系统（Linux, Android）
高性能、多核、MMU/MPU		 智能手机、平板电脑、数字电视、路由器 高通骁龙、苹果A系列芯片
Cortex-R 实时处理器
高确定性、快速中断响应
通常用于硬实时系统		 汽车电子（ABS, ESP）、硬盘控制器、工业控制 NXP S32系列、部分TI DSP
Cortex-M 微控制器
低成本、低功耗、易于使用
专为嵌入式控制设计
无MMU，但有MPU		 物联网设备、可穿戴设备、传感器、电机控制、消费电子 STM32 (意法半导体)、NXP Kinetis、TI Tiva C

重点：Cortex-M系列详解

  • Cortex-M0 / M0+：

    • 定位：入门级、超低功耗。
    • 特点：最简单的内核，性能最低，但成本和功耗也最低，没有MPU和除法指令。
    • 应用：简单开关控制、小型传感器节点、价格敏感的消费电子产品。

  • Cortex-M3：

    • 定位：主流实时控制。
    • 特点：在M0基础上增加了MPU、硬件除法指令，并改进了中断处理（NVIC），性能和功能达到很好的平衡。
    • 应用：工业控制、电机驱动、USB设备、医疗设备。

  • Cortex-M4 / M7：

    • 定位：高性能数字信号控制。
    • 特点：在M3/M7的基础上，集成了单精度浮点运算单元和SIMD（单指令多数据）技术，大大提升了数学运算能力。
    • M7：更进一步的性能提升，支持更大缓存、更宽总线，适合更复杂的信号处理。
    • 应用：电机控制（FOC算法）、音频处理、无人机、雷达信号处理。

  • Cortex-M23 / M33：

    • 定位：安全与低功耗。
    • 特点：支持TrustZone®安全技术，将系统划分为安全世界和非安全世界，用于保护关键代码和数据，同时集成了CRC单元，支持ARMv8-M架构。
    • 应用：物联网网关、安全支付设备、汽车网关。

第三部分：ARM嵌入式应用基础

开发环境

  • 硬件：
    • 开发板：选择一块合适的开发板是第一步，如STM32F4 Discovery, NXP FRDM-K64F等。
    • 调试器/编程器：ST-Link, J-Link, U-Link等，用于下载程序和调试。
  • 软件：
    • 集成开发环境：
      • Keil MDK：ARM官方推荐的IDE，非常成熟稳定，有免费版（代码量限制）。
      • IAR Embedded Workbench：功能强大的商业IDE，编译效率高。
      • STM32CubeIDE：ST官方推出的免费IDE，基于Eclipse，集成了STM32CubeMX图形化配置工具。
    • 编译器：将C/C++代码翻译成ARM汇编语言，最终生成机器码，常用的是ARM Compiler (如arm-none-eabi-gcc)。
    • 调试器：与IDE和调试器配合，用于设置断点、查看变量、单步执行等。
    • 烧录工具：将编译好的二进制文件（.hex, .bin）写入芯片的Flash中。

软件架构

一个典型的嵌入式应用程序结构如下：
