这是一款经典的至强处理器,至今仍在一些特定场景（如轻量级服务器、工控机、家庭NAS或作为性价比高的家用电脑CPU）中被广泛使用，了解它的 PCIe 通道对于硬件选型和升级至关重要。

1230v3 处理器pcie通道

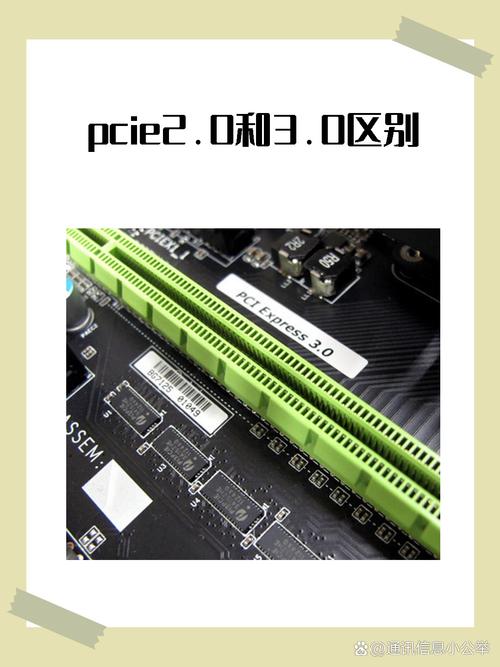

（图片来源网络，侵删）

核心结论（一句话总结）

Intel Xeon E3-1230 v3 处理器原生提供 16 条 PCIe 3.0 通道，并且这些通道全部直接分配给 CPU，而不是通过芯片组（P85/C220 芯片组）路由。

这意味着,这些通道的性能完全取决于CPU，而不受主板芯片组的限制。

详细解析

PCIe 通道分配

E3-1230 v3 的 PCIe 通道分配非常明确，没有歧义：

  • CPU 原生通道：16 条 PCIe 3.0 通道

    1230v3 处理器pcie通道

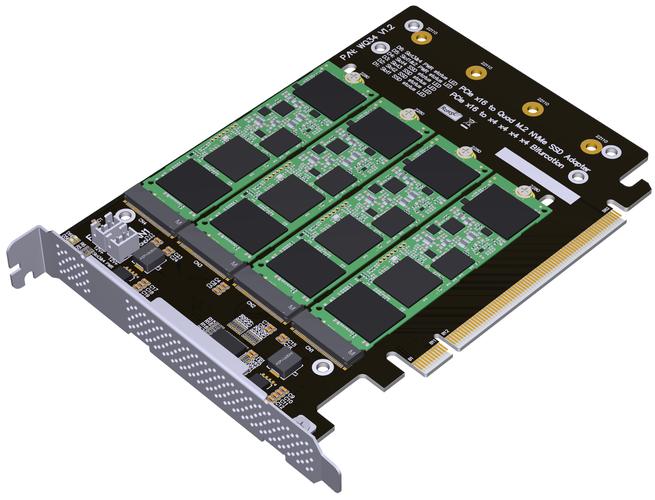

    （图片来源网络，侵删）
    • 用途：这 16 条通道是专用于连接PCIe 插槽的。
    • 配置方式：绝大多数基于此处理器的服务器主板或消费级主板（如 B85 芯片组主板）都会将这 16 条通道配置为 x16 模式，即提供一个全速的 PCIe x16 插槽。
    • 性能：在 PCIe 3.0 x16 模式下，其理论带宽高达 75 GB/s（双向 31.5 GB/s），足以满足绝大多数独立显卡、高端千兆/万兆网卡以及少量其他扩展卡的需求。

  • 芯片组通道：无

    • E3-1230 v3 搭配的 C220 服务器芯片组或 P85/B85 等消费级芯片组，自身也提供一些 PCIe 通道（通常是 PCIe 2.0）。
    • 重要区别：芯片组的 PCIe 通道通常用于连接板载设备，
      • SATA 硬盘接口（SATA 6Gbps 通常由芯片组提供）
      • USB 3.0 端口控制器
      • 板载网卡
      • M.2 插槽（注意：这是关键点，见下文）
    • 芯片组的通道和 CPU 的通道是两条独立的“数据高速公路”，互不干扰。

与主板芯片组的协同工作

虽然 CPU 自带 16 条 PCIe 通道，但它与主板芯片组协同工作，通过 DMI (Direct Media Interface) 总线进行通信。

  • DMI 2.0 链路：E3-1230 v3 与其芯片组之间通过一条 DMI 2.0 链路连接。
  • 带宽：DMI 2.0 的单向带宽为 2 GB/s，双向总带宽为 4 GB/s，这个带宽远低于 CPU 的 PCIe 通道带宽。
  • 作用：这条链路主要用于 CPU 和芯片组之间的“慢速”数据通信，
    • CPU 指令集和平台固件的通信。
    • 管理连接在芯片组通道上的设备（如SATA硬盘、USB设备等）。
    • 为 CPU 上的 PCIe 设备提供“中断”和“电源管理”等辅助功能。

简单比喻：

  • CPU 的 16 条 PCIe 通道：像是通往城市（CPU）的高速专用公路（x16 插槽），可以直接跑最快的车（高性能显卡/网卡）。
  • 芯片组的 PCIe 通道：像是城市内部的普通道路，连接着各个小区和商店（SATA、USB等板载设备）。
  • DMI 总线：像是连接高速公路和城市内部道路的管理局和收费站，负责协调信息流，但本身不是高速数据通道。

M.2 插槽的特别说明（非常重要！）

很多用户关心 E3-1230 v3 平台是否支持 M.2 SSD，以及 M.2 插槽的通道来自哪里，这是最容易混淆的地方。

1230v3 处理器pcie通道

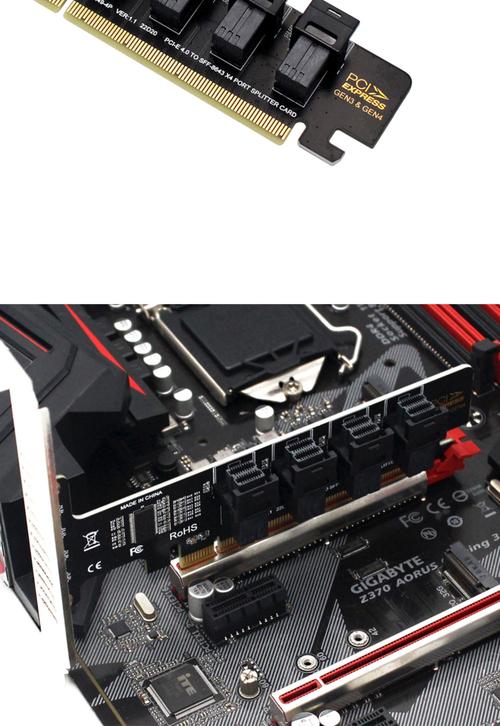

（图片来源网络，侵删）

M.2 插槽的通道来源完全取决于主板厂商的设计，主要有两种情况：

  1. 使用芯片组的 PCIe 通道（最常见）

    • 原理：主板厂商直接从 PCH（Platform Controller Hub，即芯片组）引出 PCIe 2.0 通道（通常是 x2 模式）来支持 M.2 插槽。
    • 带宽：这会占用芯片组的 PCIe 通道，但不会占用 CPU 的宝贵的 16 条 PCIe 3.0 通道。
    • 性能：由于使用的是 PCIe 2.0 x2，其理论带宽只有 1 GB/s，这对于主流的 SATA 协议 M.2 SSD（如三星 870 EVO）来说完全够用，但对于 NVMe 协议的高速 M.2 SSD（如三星 980 Pro），则会严重限制其性能，使其速度与普通 SATA SSD 相差无几。
    • 优点：设计简单，成本低，且不影响 PCIe x16 插槽。

  2. 使用 CPU 的 PCIe 通道（较少见，通常需要“拆分”）

    • 原理：一些主板厂商为了提供高速的 NVMe M.2 支持，会将 CPU 的 16 条 PCIe 3.0 通道“拆分”一部分给 M.2 插槽。
    • 常见配置：PCIe x16 插槽 + M.2 插槽 (x4)，即，主板的物理 x16 插槽实际只提供 x4 带宽给显卡，而剩下的 x12 带宽则分配给 M.2 插槽使用。
    • 性能：M.2 插槽可以跑满 PCIe 3.0 x4 的带宽（约 3.94 GB/s），能够充分发挥大部分 NVMe SSD 的性能。
    • 缺点：会牺牲主 PCIe 插槽的带宽，如果你同时安装了显卡和高速 M.2 SSD，显卡会从 x16 降到 x4，虽然对大多数显卡性能影响不大，但理论带宽减半。

如何判断你的主板？

  • 查看主板说明书,上面会明确标注 M.2 插槽支持的协议（SATA/NVMe）和通道模式（PCIe 2.0 x2 / PCIe 3.0 x4）。
  • 如果说明书写着支持 NVMe 且速度很快，那它很可能是从 CPU 通道拆分的，如果只支持 NVMe 但速度标注为 PCIe 2.0 x2，那它就是用的芯片组通道。

总结表格

特性 描述
CPU 原生 PCIe 通道 16 条 PCIe 3.0 通道，全部用于连接主 PCIe x16 插槽。
主 PCIe 插槽模式 通常是物理 x16，电气 x16。
芯片组 PCIe 通道 由主板芯片组（如 C220, B85）提供，用于 SATA、USB、板载网卡等。
CPU 与芯片组通信 通过 DMI 2.0 总线（双向带宽 4 GB/s）。
M.2 插槽来源 取决于主板设计：
芯片组通道 (PCIe 2.0 x2)：适合 SATA SSD，限制 NVMe SSD 性能。
CPU 通道拆分 (PCIe 3.0 x4)：提供高速 NVMe 性能，但可能牺牲主插槽带宽。
适用扩展卡 - 独立显卡：性能无损。
- 万兆网卡：需要支持 PCIe 3.0 x8 或 x4 的网卡，可以插在主插槽上（x16模式下性能无影响）。
- 其他设备：PCIe 声卡、采集卡等，均可良好支持。

希望这份详细的解析能帮助你全面了解 E3-1230 v3 的 PCIe 通道配置！
