ARM嵌入式处理器结构与应用基础
引言:什么是嵌入式系统与ARM?
嵌入式系统
嵌入式系统是一种“嵌入”在其他设备中的专用计算机系统,它不像个人电脑那样功能通用,而是为了执行特定任务而设计的,我们日常生活中接触的绝大多数智能设备,如智能手机、智能手表、路由器、汽车电子、智能家居设备等,其内部都运行着嵌入式系统。

ARM:市场霸主
ARM(Advanced RISC Machines)并非一家制造最终产品的公司,而是一家知识产权(IP)供应商,它设计处理器架构(即一套指令集和设计规范),然后将这些设计授权给其他公司(如苹果、高通、三星、华为海思等),这些公司可以根据自己的需求进行定制,并制造出具体的处理器芯片(称为SoC,System on a Chip)。
为什么ARM如此成功?
- 低功耗: 这是ARM最核心的优势,其精简的指令集架构设计天生就比传统的复杂指令集(如x86)更节能,完美契合了移动设备和物联网设备对续航能力的要求。
- 高性能: 虽然指令简单,但通过高性能的流水线、多级缓存和现代多核技术,ARM处理器也能提供非常强大的计算能力。
- 高性价比: ARM的授权模式降低了芯片设计的门槛和成本,使得众多厂商能够快速推出有竞争力的产品。
- 生态系统成熟: 拥有海量的开发工具、操作系统支持(尤其是Linux和实时操作系统RTOS)和开发社区。
ARM处理器核心结构
理解ARM的结构,关键在于理解其RISC(精简指令集计算机)设计哲学。
RISC vs. CISC
- CISC (Complex Instruction Set Computer): 如Intel的x86架构,指令集非常复杂,一条指令可以完成很多复杂操作(如内存到内存的数据处理),硬件设计复杂,但编译器工作相对简单。
- RISC (Reduced Instruction Set Computer): 如ARM架构,指令集非常精简,每条指令只做一件非常简单的事(如一个寄存器到另一个寄存器的加法),硬件设计简单、规整,大部分操作都在寄存器间完成,访问内存的指令(Load/Store)是分开的。
RISC的核心思想: “让硬件做简单的事,让软件(编译器)来做复杂的事”,这带来了更高的执行效率和更低的功耗。
ARM处理器的主要组件
一个典型的ARM处理器内核包含以下关键部分:
a. 寄存器
ARM处理器拥有多个通用寄存器(如ARMv7-A有R0-R15),这是其快速运算的基础。
- R0-R12: 通用寄存器,用于存放数据、地址等。
- R13 (SP - Stack Pointer): 堆栈指针,指向当前栈顶,用于管理函数调用时的局部变量和返回地址。
- R14 (LR - Link Register): 链接寄存器,在函数调用时,用于保存返回地址。
- R15 (PC - Program Counter): 程序计数器,指向下一条要执行的指令地址。
b. 算术逻辑单元
负责执行所有数学运算(加、减、乘、除)和逻辑运算(与、或、非、异或),这是处理器计算的“肌肉”。
c. 控制单元
负责指挥整个处理器的工作,它从内存中取指令,进行解码,然后控制ALU和其他部件执行相应的操作,它还负责管理中断和异常。
d. 总线
处理器内部和外部部件之间传输数据的“高速公路”,常见的有:
- AMBA (Advanced Microcontroller Bus Architecture): ARM公司提出的标准总线协议,用于连接处理器、内存、DMA、外设等,是SoC内部通信的骨架。
- AHB (Advanced High-performance Bus): 用于连接高性能模块(如CPU、DMA)。
- APB (Advanced Peripheral Bus): 用于连接低速外设(如UART, GPIO, Timer)。
e. 高速缓存
为了弥处理器速度与内存速度之间的巨大鸿沟,ARM处理器内置了高速缓存,它是一小块极快的SRAM,用于存放最近使用过的指令和数据,缓存的大小和效率直接影响处理器的性能。
f. 内存管理单元
这是现代ARM处理器(特别是应用处理器)的核心组件之一。
- 功能: 负责虚拟内存到物理内存的地址转换、内存访问权限管理和缓存控制。
- 作用:
- 虚拟内存: 让每个程序都认为自己拥有独立的、连续的巨大地址空间,简化了程序设计,并提高了系统的安全性和稳定性。
- 内存保护: 防止一个程序非法访问或修改另一个程序的内存或操作系统的内存。
- 内存映射: 可以将外设的寄存器“映射”到内存地址上,程序可以通过读写内存的方式来控制外设。
ARM处理器工作模式与特权级
ARM处理器有不同的工作模式和特权级别,这是其实现多任务和系统安全的基础。
特权级
- 特权模式: 处理器处于最高权限级别,可以执行所有指令,访问所有内存地址,通常在操作系统内核运行时处于此模式。
- 非特权模式: 处理器处于较低权限级别,不能执行某些敏感指令(如直接操作MMU),也不能访问受保护的内存区域,通常在应用程序运行时处于此模式。
工作模式 (以ARMv7为例)
- 用户模式: 非特权模式,用于运行普通应用程序。
- FIQ (Fast Interrupt Request) 模式: 用于处理快速中断,拥有更多的独立寄存器,以加快中断响应速度。
- IRQ (Interrupt Request) 模式: 用于处理普通中断。
- 管理模式: 特权模式,处理器复位或执行
SWI指令(软中断)后进入,是操作系统的默认模式。 - 中止模式: 用于处理内存访问错误(如页错误)。
- 未定义模式: 用于执行未定义的指令。
- 系统模式: 特权模式,与用户模式类似,但拥有最高权限,用于运行某些需要特权的操作系统任务。
模式切换: 当发生中断、异常或通过特定指令时,处理器会自动从当前模式切换到相应的模式,并保存必要的上下文(如返回地址到LR寄存器),处理完后再返回原模式。
ARM开发基础:从硬件到软件
硬件平台

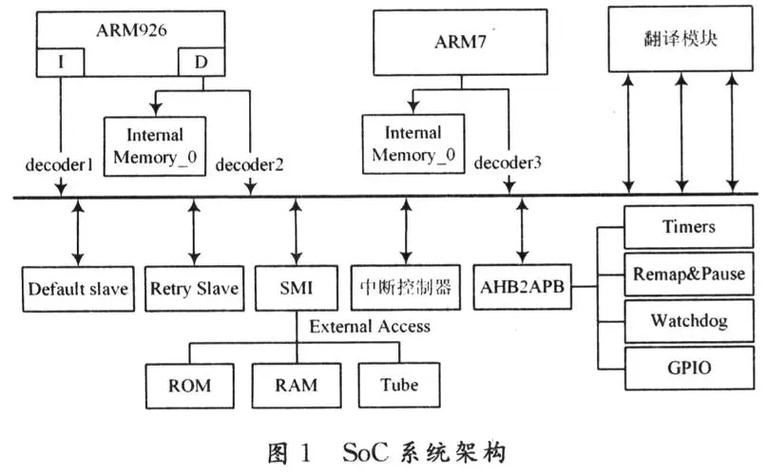

- SoC (System on Chip): 现代嵌入式系统的核心,它将CPU核心、GPU、内存控制器、各种外设接口(如I2C, SPI, UART, USB, Ethernet)以及专用的处理单元(如NPU用于AI计算)集成在单一芯片上。
- 开发板: 为了方便开发者,芯片厂商会推出包含SoC、内存、电源、调试接口和各种外设接口的电路板,树莓派(使用ARM CPU)、各种ST STM32系列开发板等。
软件栈
一个典型的嵌入式软件系统是分层的:
+-------------------------+
| Application | (用户应用程序)
+-------------------------+
| Operating System | (操作系统, 如Linux, FreeRTOS)
+-------------------------+
| Board Support Package | (板级支持包, 驱动外设)
+-------------------------+
| ARM HAL / CMSIS | (硬件抽象层)
+-------------------------+
| Hardware | (物理硬件: CPU, 内存, 外设)
+-------------------------+
- 硬件抽象层: 由ARM公司提供,定义了一组标准的API,用于访问CPU的寄存器和核心功能,使得上层软件可以不依赖于具体的芯片型号。
- 板级支持包: 针对特定的开发板,提供所有外设(如GPIO, UART, I2C)的驱动程序。
- 操作系统: 提供任务调度、内存管理、文件系统、网络协议栈等服务。
- 应用程序: 实现具体业务逻辑的软件。
开发流程
-
搭建开发环境:
- 交叉编译工具链: 因为ARM处理器架构与PC(通常是x86)不同,不能直接在PC上编译,需要使用交叉编译工具链(如
arm-linux-gnueabihf-gcc)在PC上生成可在ARM上运行的代码。 - IDE/编辑器: 如VS Code, Keil MDK, IAR Embedded Workbench。
- 调试器: 如J-Link, ST-Link, GDB。
- 交叉编译工具链: 因为ARM处理器架构与PC(通常是x86)不同,不能直接在PC上编译,需要使用交叉编译工具链(如
-
编写代码:
- C/C++: 嵌入式开发的主力语言,兼顾了效率和硬件控制能力。
- 汇编语言: 用于启动代码(如设置堆栈、初始化内存)或对性能要求极高的底层操作。
-
编译与链接:
- 使用交叉编译器将源文件编译成目标文件(
.o)。 - 使用链接器将所有目标文件和库链接成最终的可执行文件(如
.elf,.bin)。
- 使用交叉编译器将源文件编译成目标文件(
-
烧录与调试:
- 通过调试器(如J-Link)将可执行文件下载到开发板的内存中。
- 在调试器中设置断点、单步执行、查看变量和内存,以验证程序逻辑。
关键外设编程示例:GPIO
通用输入/输出是最基本的外设,控制一个LED灯亮灭是嵌入式开发的“Hello, World!”。
基本原理:
- 每个GPIO引脚都有对应的寄存器来控制其状态。
- 方向寄存器: 设置引脚为输入还是输出。
- 数据寄存器: 如果是输出,写入1或0来控制引脚电平;如果是输入,读取该寄存器获取引脚电平。
伪代码 (使用寄存器操作):
// 假设LED连接在GPIOA的第5个引脚 #define LED_PIN (1 << 5) // 即32位的第5位为1 // 1. 使能GPIOA的时钟 (通常在RCC寄存器中操作) // ... // 2. 设置GPIOA的模式寄存器,将第5位设置为输出模式 (01) // ... // 3. 向GPIOA的数据寄存器写入数据,点亮LED // *GPIOA_DATA_REG |= LED_PIN; // 对应位写1 // 4. 熄灭LED // *GPIOA_DATA_REG &= ~LED_PIN; // 对应位写0
在现代开发中,我们通常不会直接操作寄存器,而是使用由BSP或操作系统提供的函数库,如 HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET),这样更安全、可移植性更好。
总结与展望
核心要点回顾
- ARM的本质: 是一个低功耗、高性能的RISC架构IP供应商。
- 结构基础: 理解RISC思想、寄存器、ALU、总线、缓存和MMU是关键。
- 运行机制: 工作模式和特权级是实现多任务和安全的基础。
- 开发实践: 遵循“硬件 -> HAL/BSP -> OS -> Application”的分层思想,掌握交叉编译和调试工具。
应用领域
ARM的应用无处不在,并仍在不断扩展:
- 移动计算: 智能手机、平板电脑。
- 物联网: 智能家居、可穿戴设备、工业传感器。
- 汽车电子: 车载信息娱乐系统、高级驾驶辅助系统、车身控制单元。
- 数据中心: Apple的M系列芯片证明了ARM在服务器领域强大的能效优势。
- 嵌入式控制: 消费电子、医疗设备、航空航天。
未来趋势
- AI集成: 将NPU(神经网络处理单元)深度集成到SoC中,实现端侧AI。
- RISC-V的挑战: 作为开源指令集,RISC-V正在崛起,对ARM形成潜在挑战,但ARM的成熟生态是其巨大壁垒。
- 安全与信任: 随着万物互联,硬件级的安全特性(如TrustZone)变得越来越重要。
掌握ARM嵌入式处理器的结构与应用基础,是进入现代嵌入式开发领域的“敲门砖”,它为你理解更复杂的系统和开发更强大的智能设备奠定了坚实的基础。
