核心结论先行

在相同性能下，7nm处理器的功耗显著低于10nm处理器。 这意味着7nm芯片能效更高，更省电，发热也更小，反过来讲，在相同功耗预算下，7nm处理器可以实现远超10nm的性能。

7nm处理器和10nm处理器功耗
（图片来源网络，侵删）

7nm工艺是10nm工艺的“升级版”或“进化版”，在功耗和性能上都有质的飞跃。

为什么7nm比10nm更省电、性能更强？

这背后的根本原因在于晶体管密度和晶体管结构的进步，我们可以用一个简单的比喻来理解：

  • 晶体管：就像一个控制水流（电流）的“水龙头开关”。
  • 工艺节点（如7nm/10nm）：代表了制造这个“水龙头开关”所能达到的最小尺寸。

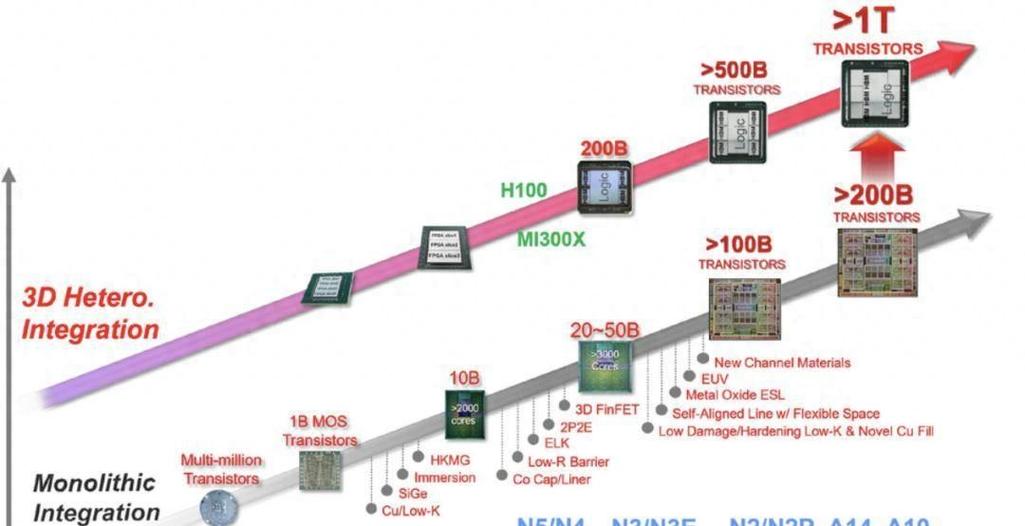

晶体管密度：在同样大的芯片上塞进更多开关

  • 10nm工艺：可以在一平方毫米的硅片上集成约1亿个晶体管。
  • 7nm工艺：可以在同样一平方毫米的硅片上集成约2亿个晶体管（具体数字因不同厂商的工艺实现而异，但密度提升是确定的）。

这意味着什么？

7nm处理器和10nm处理器功耗
（图片来源网络，侵删）
  • 芯片更小：要实现同样的功能（比如100亿个晶体管），7nm芯片的面积会比10nm芯片小很多，面积越小，芯片内部走线就越短，电流传输的路径也越短，这自然就减少了能量的损耗和发热。
  • 性能更强：在同样大小的芯片上，7nm可以集成更多的晶体管，设计师可以利用这些额外的晶体管来增加CPU核心数量、扩大缓存，或者设计更复杂的电路，从而直接提升性能。

晶体管结构：开关本身的效率更高

这是7nm工艺相对于10nm更关键、也更根本的进步，传统的晶体管是“平面”的，就像一块平铺的木板，当工艺节点不断缩小，平面结构会漏电严重，而且很难控制。

7nm工艺普遍引入了FinFET（鳍式场效应晶体管）的更先进版本，甚至是GAAFET（全环绕栅极晶体管，如三星的3nm和未来的Intel 20A/18A工艺已采用）。

  • 10nm FinFET：可以把它想象成一个“U”型的栅极（开关的控制器）从三个方向“包围”着电流通道（“鳍”）。
  • 7nm FinFET：这个“U”型结构变得更窄、更陡峭，栅极对电流的控制能力更强，漏电更少。

GAAFET（全环绕栅极）则是终极形态，栅极360度无死角地完全包裹住电流通道（纳米线或纳米片），控制能力达到顶峰，漏电流几乎可以忽略不计，能效比再次大幅提升。

7nm处理器和10nm处理器功耗
（图片来源网络，侵删）

总结一下7nm的优势：

  • 尺寸更小：晶体管本身更小，芯片面积更小。
  • 密度更高：单位面积内有更多晶体管。
  • 结构更优：更先进的晶体管结构，漏电更少，开关效率更高。

这三点共同作用,使得7nm工艺在功耗和性能上对10nm实现了“降维打击”。

实际产品对比：理论 vs. 现实

为了让概念更具体,我们来看一些真实的处理器例子。

高通骁龙系列

  • 骁龙8 Gen 1 (4nm)：作为骁龙888（5nm）的迭代者，我们可以将其与前代对比，骁龙888（5nm）相比骁龙865（7nm），性能提升约25%，而能效比（性能/瓦特）提升了约30%，这清晰地展示了7nm到5nm（可视为7nm的改进版）的巨大优势，而骁龙8 Gen 1的4nm工艺，在此基础上再次大幅提升了能效。

  • 骁龙778G (6nm)：这是一个非常经典的对比，骁龙778G的6nm工艺可以看作是高通优化的7nm版本。

    • 对手：联发科天玑810（6nm）。
    • 对比对象：前代的高通骁龙768G（7nm）。
    • 结果：骁龙778G（6nm）在频率略低的情况下，性能与骁龙768G（7nm）基本持平，但功耗却降低了约30%，这就是先进工艺带来的直接好处。

苹果A系列芯片

苹果是工艺优势的集大成者。

  • A14 Bionic (5nm) vs A13 Bionic (7nm)：

    • A14的CPU性能比A13提升了约16%。
    • 但在Geekbench 5的跑分测试中，A14完成同样工作所消耗的能量（能效比）比A13低了约40%，这意味着A14在提供更强性能的同时，发热和续航压力反而更小。

  • A15 Bionic (5nm) vs A14 Bionic (5nm)：

    即使都是5nm,A15的性能也更强，但其能效比同样比A14有所提升，这得益于芯片架构设计的优化。

桌面/服务器领域

  • AMD Ryzen 5000系列 (7nm) vs Intel 10代酷睿 (10nm)
    • 在AMD推出基于7nm Zen 3架构的Ryzen 5000系列时，Intel的主力产品线还是基于10nm工艺的10代酷睿。
    • 结果是,在相同功耗水平下（如65W TDP），Ryzen 5000系列在多核性能上对Intel 10代酷睿形成了“屠戮”级别的优势，这直接促使Intel加速了其10nm工艺的迭代和7nm（Intel 4）工艺的量产。

需要注意的几个误区

  1. “nm”不等于物理尺寸：现在我们常说的7nm、10nm，更多是市场代号或等效节点，而不是晶体管上某个部分的真实物理长度，不同厂商（台积电、三星、Intel）的7nm工艺，其具体技术指标和性能功耗表现也略有差异，台积电的7nm通常被认为是业界标杆。
  2. 能效是王道：对于手机、笔记本等移动设备，功耗控制直接关系到续航和发热，对于高性能计算和数据中心，功耗更是成本的关键，工艺的能效比（性能/瓦特）比单纯的性能峰值更重要。
  3. 架构设计同样重要：工艺是基础，但芯片的最终表现还取决于架构设计的优劣，一个设计糟糕的7nm芯片，可能打不过一个设计精良的10nm芯片，先进工艺为优秀的架构设计提供了更好的发挥舞台。
特性 10nm 工艺 7nm 工艺
晶体管密度 较低 更高（约是10nm的1.5-2倍）
芯片面积 相同功能下较大 更小
晶体管结构 FinFET 更先进的FinFET，漏电更少
性能 基准 显著更高
功耗 基准 显著更低（相同性能下）
能效比 基准 大幅提升

7nm处理器相比10nm处理器,在功耗和性能上实现了代际的领先，它通过更小的尺寸、更高的密度和更优化的晶体管结构，为现代电子产品带来了更长的续航、更小的体积和更强的性能。
